不锈钢天沟加工精度要求

不锈钢天沟加工精度要求

  • 现阶段的不锈钢天沟制作存在下列问题:1、不锈钢天沟采用折边加工成型,容易产生尺寸偏差,给后续的不锈钢天沟组装带来不便。2、不锈钢天沟本身带有坡度,由于先前折边误差,天沟首尾组装困难,组装精度达不到要求因此不锈钢天沟的制作要在初期控制,具体如下:
  • 咨询热线:0510-66050222
跟此产品相关的产品
  • 产品详情

天沟是厂房等结构屋面排水系统中必备的构件,天沟分外天沟和内天沟,主要用于收集雨水,保证雨水通过落水管及时排走。
不锈钢天沟由于其耐腐蚀性,常用于临海地区风荷载较大的大型厂房上,不锈钢天沟在同样受力载荷下性能高于其他材质天沟。
但是,现阶段的不锈钢天沟制作存在下列问题:

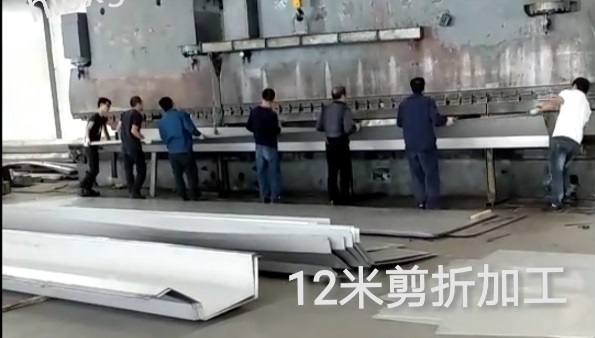

1、不锈钢天沟采用折边加工成型,容易产生尺寸偏差,给后续的不锈钢天沟组装带来不便。
2、不锈钢天沟本身带有坡度,由于先前折边误差,天沟首尾组装困难,组装精度达不到要求
3、不锈钢天沟材料一般较薄厚度在1mm-2.5mm之间,焊接容易发生变形,组装精度达不到要求。
因此不锈钢天沟的制作要在初期控制,具体如下:
1、准备材料
不锈钢天沟的钢板采用304不锈钢,钢板品质标准应符合现行标准《不锈钢冷轧钢板和钢带》(GB/T 3280-2015)的规定;钢板应具质量证明书,应抽样检查;钢板焊接材料,包括焊条、焊丝应具有质量证明书;
2、放样、下料,包括以下步骤:
(1)确定天沟的坡度:放样、下料时应注意每段天沟的坡度;
(2)计算机辅助模拟放样:通过CAD软件模拟出不锈钢天沟放样图,作为后续实体放样的定位线;
(3)不锈钢天沟实体放样:按照放样图,在不锈钢板上划线,同时预留焊接收缩余量及切割余量;
(4)根据所放实样制作样板,用于不锈钢天沟的划线、下料,样板上应标明零件号规格、数量;
(5)不锈钢板下料前应先进行矫正,保障不锈钢板平面度;

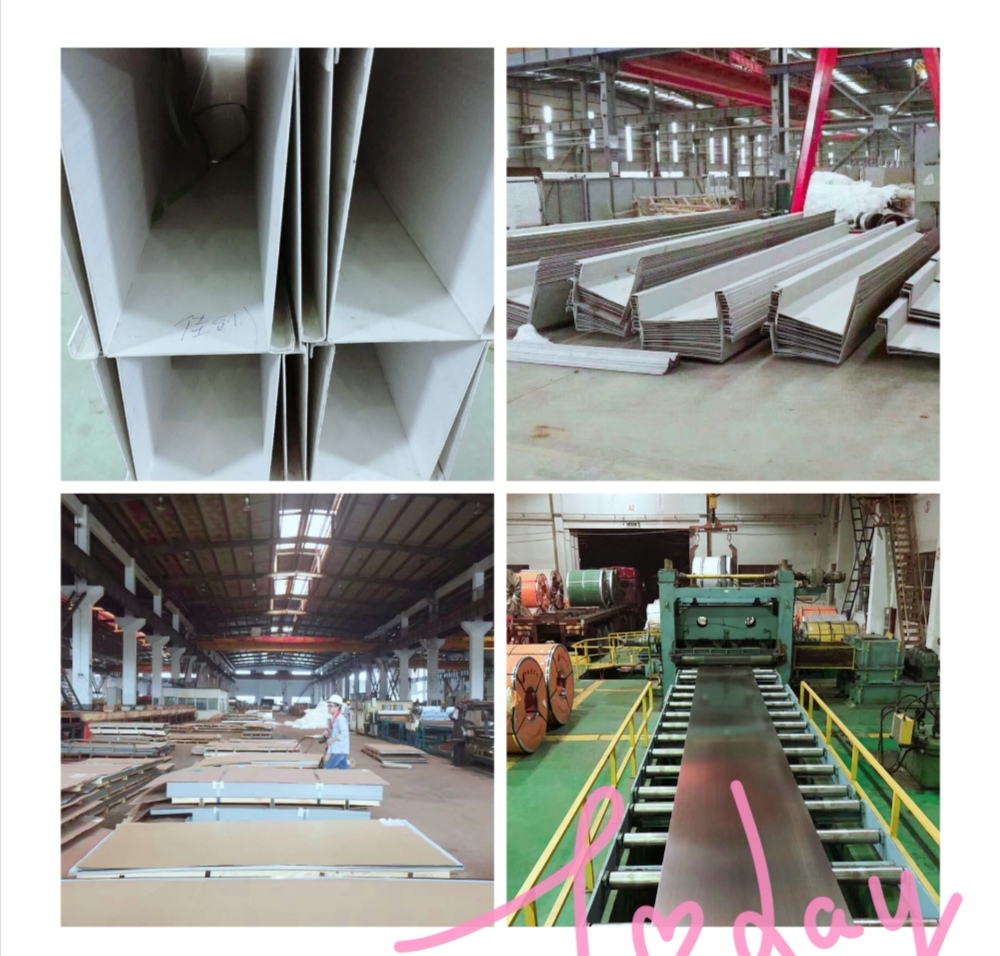

(6)用开平矫直机、剪板机、激光切割等进行不锈钢板下料;
