不锈钢天沟的加工与流程

不锈钢天沟的加工与流程

  • 不锈钢天沟的加工流程,如何控制不锈钢天沟加工中存在的尺寸偏差,制作若干段不锈钢天沟,各段不锈钢天沟包括内折边、第1侧边、底边、第2侧边、外折边,各段不锈钢天沟依次相连组成的天沟;
  • 咨询热线:0510-66050222
  • 产品详情

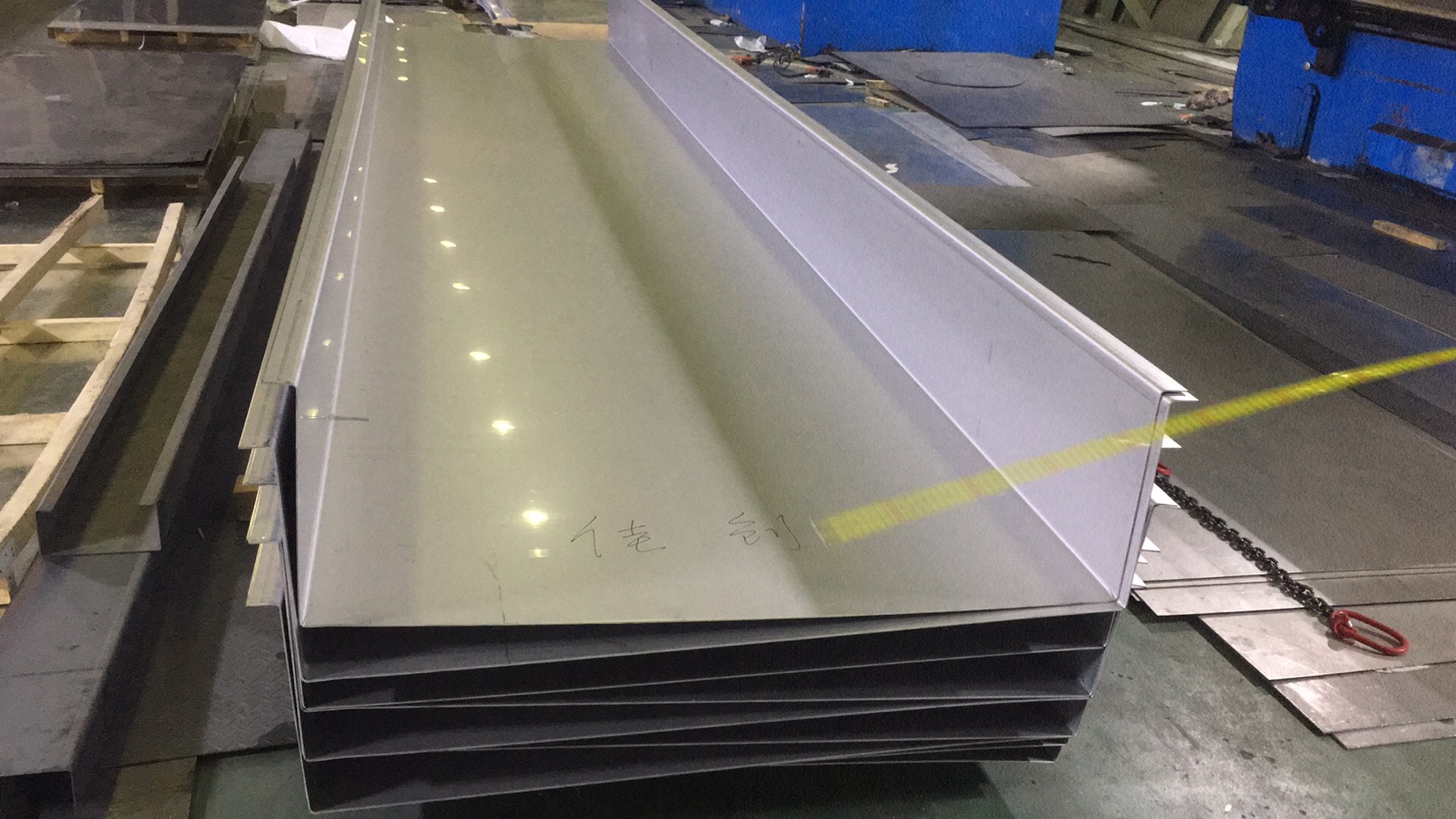

不锈钢天沟简介/不锈钢天沟是什么?
天沟是建筑用语,不锈钢天沟指建筑物屋面两胯间的下凹部分。屋面排水分有组织排水和无组织排水(自由排水),有组织排水一般是把雨水集到天沟内再由雨水管排下,集聚雨水的沟就被称为天沟,天沟分内天沟和外天沟,内天沟是指在外墙以内的天沟,一般有女儿墙;外天沟是挑出外墙的天沟,一般没女儿墙。天沟多用不锈钢、镀锌铁皮、石棉水泥制成。


不锈钢天沟由于其耐腐蚀性,常用于临海地区风荷载较大的大型厂房上,不锈钢天沟在同样受力载荷下性能高于其他材质天沟。
不锈钢天沟的制作要在初期控制,具体如下:
1、准备材料
不锈钢天沟的钢板采用304不锈钢,钢板品质标准应符合现行标准《不锈钢冷轧钢板和钢带》(GB/T 3280-2015)的规定;钢板应具质量证明书,应抽样检查;钢板焊接材料,包括焊条、焊丝应具有质量证明书;
2、不锈钢板放样、下料,包括以下步骤:
(1)确定天沟的坡度:放样、下料时应注意每段天沟的坡度;
(2)计算机辅助模拟放样:通过CAD软件模拟出不锈钢天沟放样图,作为后续实体放样的定位线;
(3)不锈钢天沟实体放样:按照放样图,在不锈钢板上划线,同时预留焊接收缩余量及切割余量;
(4)根据所放实样制作样板,用于不锈钢天沟的划线、下料,样板上应标明零件号规格、数量;
(5)不锈钢板下料前应先进行矫正,保障不锈钢板平面度;
(6)用开平矫直机、剪板机、激光切割等进行不锈钢板下料;

3、不锈钢天沟折弯
不锈钢板折弯前需复查标记的尺寸是否正确,折弯机的数显角度是否正确,数据核对无误后进行折弯操作;天沟单元大批量折制前,先进行试折,试折后的天沟单元外形尺寸及质量符合图纸设计要后,进行批量折弯;
不锈钢板折弯过程不允许吊装,使用人工将不锈钢板抬上折弯机,避免不锈钢板变形;制作若干段不锈钢天沟,各段不锈钢天沟包括内折边、第1侧边、底边、第2侧边、外折边,各段不锈钢天沟依次相连组成的天沟;相邻两段不锈钢天沟的尾部截面与首部截面必须匹配一致;内折边1和外折边保证在同一水平线;


4、组装、焊接不锈钢天沟:
相邻两段不锈钢天沟间焊接采用氩弧焊,焊丝材质应与不锈钢板材质相同,焊丝直径同不锈钢板厚度;正式焊接前,组织焊工进行试焊,合格后进行批量性焊接;将折制的相邻不锈钢天沟单元放在组装平台上使用垫块调整天沟坡度,将连接处缝隙调整到最小,焊接前先点焊固定,随后进行焊接,焊接顺序先焊天沟底部,再焊天沟侧边,避免不锈钢板焊接变形;

5、成品检验:
不锈钢天沟在整体焊接完成后,将焊接处的焊渣全部清除,用酸洗钝化膏清理焊接区域的垃圾,按规范进行构件的检验工作,使不锈钢天沟外观、焊接质量符合规范要求。

采用上述技术方案后,加工的不锈钢天沟具有以下优点:
1、不锈钢天沟设计合理、外形流畅、结构美观、制作方便;
2、保证天沟的组装质量及施工安全,能成批量生产;
3、提高生产效率,降低生产成本。
