不锈钢板为什么要做探伤检验

发表时间:2019-05-30   点击数:

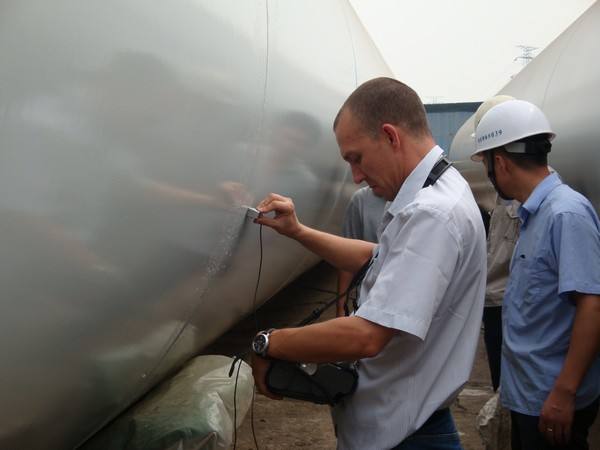

对用于核设备、压力容器、锅炉、压缩气包等不锈钢板必须要做超声波探伤检测,通过超声波检测,可以测出不锈钢板用肉眼无法看到的裂纹、夹杂、折叠、气孔、砂眼等检测、定位、评估和诊断。

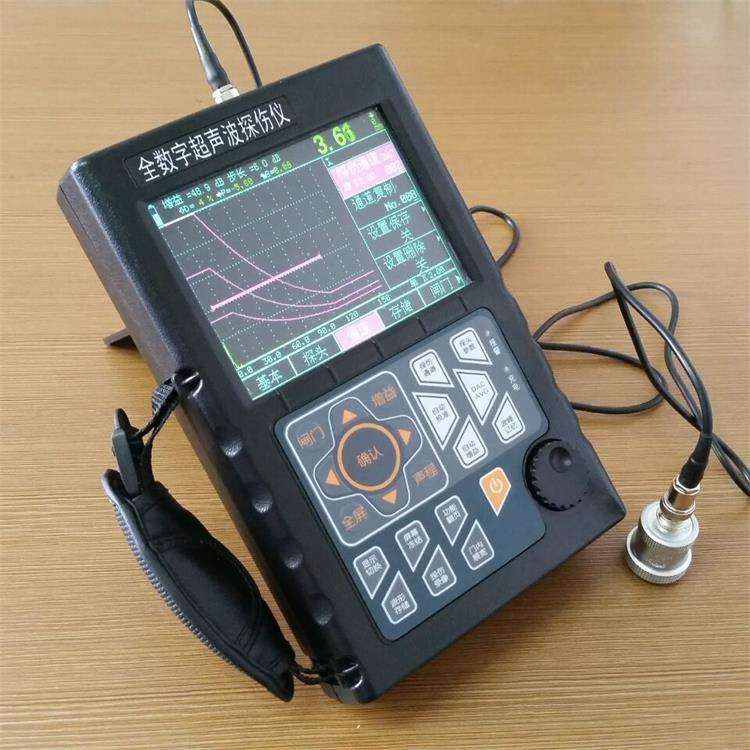

超声波探伤是利用超声能透入不锈钢材料的深处,并由一截面进入另一截面时,在界面边缘发生反射的特点来检查零件缺陷的一种方法,当超声波束自不锈钢表面由探头通至不锈钢内部,遇到缺陷与不锈钢底面时就分别发生反射波,在荧光屏上形成脉冲波形,根据这些脉冲波形来判断缺陷位置和大小。
超声波探伤作为无损检测检测方法之一,是在不破坏加工表面的基础上,应用超声波仪器或设备来进行检测,既可以检查肉眼不能检查的工件内部缺陷,也可以大大提高检测的准确性和可靠性。
利用超声波探伤,主要有穿透法探伤和反射法探伤两种方式。
1.穿透法探伤:使用两个探头,一个用来发射超声波,一个用来接收超声波。检测时,两个探头分置在工件两侧,根据超声波穿透工件后能量的变化来判别工件内部质量。


2.反射法探伤:高频发生器产生的高频脉冲激励信号作用在探头上,所产生的波向工件内部传播,如工件内部存在缺陷,波的一部分作为缺陷波被反射回来,发射波的其余部分作为底波也将反射回来。根据发射波、缺陷波、底波相对于扫描基线的位置可确定缺陷位置;根据缺陷波的幅度可确定缺陷的大小;根据缺陷波的形状可分析缺陷的性质;如工件内部无缺陷,则只有发射波和底波。

钢结构的验收标准是依据GB50205- 2001《钢结构工程施工质量验收规范》来执行的。标准规定:对于图纸要求焊缝焊接质量等级为一级时评定等级为Ⅱ级时规范规定要求做100%超声波探伤;对于图纸要求焊缝焊接质量等级为二级时评定等级为Ⅲ级时规范规定要求做20%超声波探伤;对于图纸要求焊缝焊接质量等级为三级时不做超声波内部缺陷检查。

通过超声波检测,可以测出不锈钢板用肉眼无法看到的裂纹、夹杂、折叠、气孔、砂眼等
检测、定位、评估和诊断。
