无锡佳创不锈钢有限公司

不锈钢销售热线:

0510-66050222 13255101999
新闻资讯
您的位置: 主页 > 新闻资讯 >

304D不锈钢的一个重大突破就是加入了氮元素

发表时间:2019-05-30   点击数:

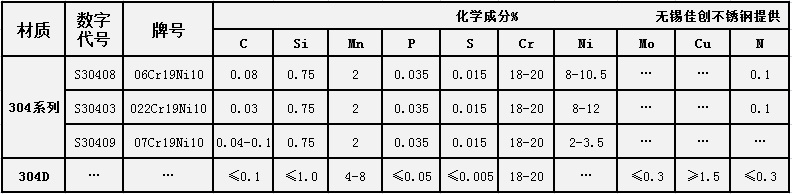

304D的一个重大突破就是加入了氮元素,氮元素是一个强有力的奥氏体形成元素,因此青山将氮元素的含量做到了大于 0.2%,从而将镍元素的含量降到了3%,并且铬含量大于18%,同时还添加了锰元素,这样既保证了304D的耐腐蚀性能又保证了其加工性能。


盐雾测试。在中性盐雾气氛测试360小时后,304D和304均没有生锈。

    304D力学性能更为优异

屈服强度、抗拉强度、硬度均高于304,180°折弯无裂痕。


304D拉伸成形性能和304接近,成形后的制品经测试在35℃的0.16%盐酸+6%三氯化铁溶液试验24h后,304制品发生开裂现象,而304D未出现开裂。


冷加工性能远好于200系的J1,接近304,不过尚有微小差距。但通过热轧工艺努力,304D可以生产2.5mm薄规格四尺热轧料,从而大大改善了下工序的冷压延性。

304D可应用领域。
因304D兼顾了S30408不锈钢优异的耐腐蚀性和200系不锈钢优异的研磨和抛光性能可应用于装饰面板及装饰焊管;由于304D形变诱变马氏体及其微量,其时效开裂倾向远小于S30408,特别适用于深冲制品领域;在结构件领域,可以减少材料厚度,进一步实现产品轻量化。也可应用在不锈钢紧固件、不锈钢钢丝、不锈钢弹簧领域。





返回顶部
